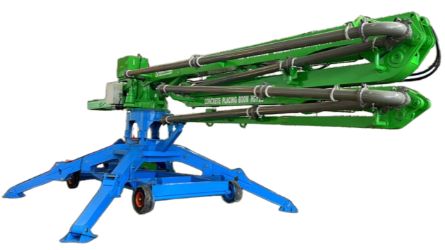

Бетонораспределительная гидравлическая стрела БГС-21
Гидравлическая бетонораспределительная стрела БГС-21 – это оборудование для подачи бетона, применяемое совместно с бетононасосом при строительстве зданий, мостов, дорог, фундаментов и других бетонных сооружений. Использование бетоноукладчика позволяет максимально эффективно использовать производительность бетононасоса, повысить качество укладки бетона и снизить трудоемкость работ.
БГС-21 состоит из следующих основных узлов: стрела в сборе, поворотное устройство, верхняя и нижняя опоры, базовая рама, система бетоноводов, гидравлическая система и система электроуправления. Стрела имеет четырехсекционную коробчатую конструкцию. С помощью гидравлической системы осуществляется раздвижка и складывание четырех секций стрелы. В сочетании с поворотным механизмом это позволяет подавать бетон непосредственно к месту укладки. Гидравлическая система оснащена предохранительным перепускным клапаном для предотвращения перегрузки исполнительных механизмов. На рабочих гидроцилиндрах установлены гидрозамки для обеспечения безопасности при эксплуатации. Система электроуправления позволяет управлять оборудованием с панели управления или с помощью кабельного пульта. Для обеспечения безопасности работ между различными режимами управления предусмотрена блокировка.
Основные технические характеристики
| Характеристика | Ед.изм. | Значение | |
| Длина стрелы | м | 21 | |
| Угол поворота | градус | 360 | |
| Угол подъема (наклона) стрелы | градус | от 0 до 90 | |
| Внутренний диаметр бетоновода | мм | 80 / 100 / 125 | |
| Длина секций стрелы | мм | 6500 / 4600 / 4600 / 5207 | |
| Габаритные размеры | мм | 11700 × 5160 × 4020 | |
| Опорный контур | мм | 5160 × 5160 | |
| Вес с противовесом | кг | 9900 |
Области применения
- Крупные торгово-развлекательные центры, ангары, склады с пролётом 18–21 м.
- Многоэтажное монолитное домостроение (паркинги, технические этажи).
- Мосты, путепроводы, эстакады.
- Заливка большепролётных безригельных перекрытий.
Основные преимущества
Бетонораспределительная стрела БГС-21 характеризуется повышенным рабочим давлением 32 МПа, что на 60% выше, чем у моделей 13–18 метров. Это позволяет подавать жёсткие и тощие бетонные смеси на дальние точки без потери производительности. Модель зарекомендовала себя на строительстве торговых центров, ангаров, мостов и путепроводов, где пролёты достигают 21 метра и требуется плавная траектория подачи без резких изломов. Четырёхсекционная схема M-типа с углом складывания 200° на второй секции обеспечивает не только компактную транспортировку без демонтажа, но и снижает гидравлическое сопротивление при прохождении бетона по бетоноводу. Мощность гидропривода 17,1 кВт гарантирует быстрый цикл раскрытия и складывания даже под нагрузкой, что критично при работе в режиме нескольких заливок в смену. Стрела подключается к любому бетононасосу с соответствующим давлением, оснащена радиопультом для управления с места укладки и может очищаться водой или сжатым воздухом. Гарантия 18 месяцев подтверждает надёжность гидравлики и шарнирных соединений в условиях высоких нагрузок.
Комплектация
| Наименование | Ед.изм. | Кол-во | |
| Система бетоноводов | к-т. | 1 | |
| Гибкий рукав (концевой) | шт. | 1 | |
| Аутригеры (опорные ноги) | к-т. | 1 | |
| Уплотнительные элементы | к-т. | 1 | |
| Противовес | к-т. | 1 | |
| Пульт дистанционного управления | шт. | 1 | |
| Промывочный шар (спонж) | шт. | 4 | |
| Руководство по эксплуатации | экз. | 1 | |
| Сертификат качества (паспорт) | экз. | 1 | |
| Гарантийный талон | экз. | 1 |
